PTE A2 · Артикул PTE-800A2-80KGF

Турбореактивный двигательPTE-800A2

Микро-турбореактивный двигатель, тяга 80 кгс
61 500 об/мин, масса двигателя 9,17 кг
Питание от аккумулятора 4S, до 350 Вт
Самолётные БПЛА на высотах 8000-10 000 м
Стендовые испытания через программу испытательного стенда
Число Маха до 0,9 при тяге 80 кгс

Оплата с НДС и без НДСДоставка по РоссииДокументация на русском

80кгсТяга

61 500об/минОбороты

9,17кгМасса

202×465ммØ × L

10 000мПотолок

M 0,9макс.Скорость

[01] Описание

Турбореактивный двигатель PTE-800A2 относится к микро-ТРД с максимальной тягой 80 кгс и предназначен для силовых установок беспилотных летательных аппаратов, выполняющих полёт на высотах до 10 000 м. В систему управления входят электронный блок ECU, графический пульт GSU и встроенный топливный насос EGP-80, предусмотрен наддув топливного бака отбором воздуха от двигателя.

PTE-800A2 выполнен по одновальной схеме: воздухозаборник, компрессор, камера сгорания, турбина и реактивное сопло. На максимальном режиме частота вращения составляет 61 500 об/мин при температуре выхлопных газов 830 °C, расход воздуха 1,25 кг/с. Удельный расход топлива 1,35 кг/(кгс·ч), что при тяге 80 кгс соответствует 1800 г/мин.

Малый газ у PTE-800A2 задан на 30 000 об/мин, то есть на 49% от максимальных оборотов, и даёт тягу 9,6 кгс при расходе 521,6 г/мин. Масса двигателя 9,17 кг, масса системы управления 1,1 кг, тяговооружённость 8,72. Диаметр 202 мм, длина со стартером 465 мм, центр масс удалён от торца стартера на 235 мм.

PTE-800A2 относится к серии A2: насос EGP-80 встроен в двигатель, ECU отдельным блоком. По тяге это 8-я из 11 моделей в списке моделей серий A1 и A2, ближайшие модели: PTE-650A2 (65 кгс) и PTE-1050A2 (105 кгс). Монтаж, топливная система и первый запуск разобраны в инструкции по монтажу и первому запуску.

Читать описание полностьюСвернуть

Двигатель допущен к полёту до 10 000 м при числе Маха до 0,9. Начиная с 5000 м рекомендуется наддувать топливный бак воздухом от двигателя, выше 8000 м наддув обязателен. Давление отбора за редукционным клапаном составляет 0,3 атм избыточного, температура воздуха на максимальном режиме до 170 °C, расход 0-2,6 л/мин. Систему наддува комплектует пользователь.

Производитель рекомендует для наддува трубку PTFE 4x2,5 мм, редукционный клапан с давлением сброса 0,035 МПа и обратный клапан с рабочим давлением от -1 до 10 МПа. Однослойный мягкий бак требует обратного клапана, двухслойный работает без него. Крепление трубки наддува проверяют после каждой установки двигателя.

При монтаже на летательный аппарат антенны канала передачи данных и GPS размещают не ближе 0,5 м от двигателя. Излучение антенн создаёт помехи датчику оборотов, что может привести к отказу, поэтому это расстояние учитывают при компоновке бортового оборудования.

Питание системы берётся от литиевого аккумулятора 4S номиналом 16 В с диапазоном 14,8-16,8 В. Пусковой ток составляет около 25 А в течение примерно 20 с, максимальная мощность системы до 350 Вт, силовой кабель рекомендован сечением 14 AWG и длиной до 2,5 м.

Автоматический запуск занимает 55 с и возможен на высоте до 4500 м. Разгон и сброс оборотов выполняются не дольше 20 с. ECU принимает команды от полётного контроллера по RS232 с опцией RS422 или по TTL, от аппаратуры ДУ сигналом PWM и от компьютера через модуль USB-RS232, все линии выведены на разъём DB15.

Топливо готовят из авиакеросина RP-3 и турбинного масла Mobil Jet Oil II в соотношении 20:1 по объёму. Двигатель работает при температуре окружающей среды от -40 до +50 °C. Устойчивость к неравномерности потока на входе DC90 равна 0,5, зазор между воздухозаборником и входом двигателя держат меньше 10 мм.

С тягой 80 кгс и потолком 10 000 м PTE-800A2 применяют на самолётных БПЛА с маршрутом в диапазоне 8000-10 000 м, где наддув бака обязателен. Работа на максимальном режиме ограничена 0,5 ч непрерывно и 1,5 ч суммарно, основную часть полёта выполняют на частичной тяге.

Общий ресурс двигателя составляет 60 ч, до первого капитального ремонта 25 ч или 50 запусков, допускается два ремонта с последующим ресурсом 15-25 ч. Крепление выполнено двумя полукруглыми хомутами, топливный штуцер находится сверху в положении 12 часов.

[02] Технические характеристики

Характеристики PTE-800A2

Все параметры по руководству производителя. Расчётные условия: H = 0 км, M = 0, 288,15 K (15 °C), 101 325 Па.

Общие сведения

Производитель: PTE
Название модели: PTE-800A2
Страна производителя: Китай
Тип двигателя: микро-турбореактивный, одновальный
Тип компрессора: центробежный, одноступенчатый
Тип турбины: осевая, одноступенчатая

Тяга и расход

Максимальная тяга: 80 кгс
Частота вращения на максимальном режиме: 61 500 об/мин
Удельный расход топлива на максимальном режиме: 1,35 кг/(кгс·ч)
Расход топлива на максимальном режиме: 1800 г/мин
Расход воздуха на максимальном режиме: 1,25 кг/с
Температура выхлопных газов на максимальном режиме: 830 °C
Тяговооружённость двигателя: 8,72

Малый газ

Частота вращения на малом газе: 30 000 об/мин (49% от максимальной)
Тяга на малом газе: 9,6 кгс
Расход топлива на малом газе: 521,6 г/мин

Масса и габариты

Масса двигателя: 9,17 кг
Масса системы управления: 1,1 кг
Габариты (диаметр x длина со стартером): 202x465 мм
Моменты инерции относительно центра масс (Ix, Iy, Iz): 23 185, 23 186, 2289 кг·мм²
Расстояние от торца стартера до центра масс: 235 мм

Условия эксплуатации

Расчётные условия: H = 0 км, M = 0, 288,15 K (15 °C), 101 325 Па
Максимальная высота полёта: 10 000 м
Максимальное число Маха полёта: 0,9
Максимальная высота запуска: 4500 м
Температура окружающей среды при работе: от -40 до +50 °C
Устойчивость к неравномерности потока на входе (DC90): 0,50

Запуск и режимы

Способ запуска: электростартер, запуск на керосине
Время запуска: 55 с
Время разгона: не более 20 с
Время сброса оборотов: не более 20 с
Время работы на максимальном режиме: 0,5 ч непрерывно, 1,5 ч суммарно

Ресурс

Общий ресурс: 60 ч
Ресурс до первого капитального ремонта: 25 ч или 50 запусков
Количество капитальных ремонтов: 2
Ресурс после капитального ремонта: 15-25 ч

Топливо и смазка

Топливо: авиакеросин RP-3
Смазка: масло Mobil Jet Oil II в топливе, 20:1 по объёму
Противообледенительная присадка: монометиловый эфир этиленгликоля, 0,10-0,15% по объёму

Электропитание

Потребляемая мощность на максимальном режиме: 0,073 кВт
Аккумулятор питания: 4S Li-Po или LiFePO4, номинал 16 В, диапазон 14,8-16,8 В
Максимальный пусковой ток: около 25 А в течение около 20 с
Максимальная потребляемая мощность системы: не более 350 Вт
Рекомендуемый кабель питания: 14 AWG, длина не более 2,5 м

Управление

Блок управления: ECU, отдельный блок
Топливный насос: EGP-80, встроенный
Пульт настройки: GSU, графический
Интерфейс связи ECU: RS232, RS422
Способы управления: пульт GSU (TTL), ПК (USB-RS232), автопилот (RS232, TTL), аппаратура ДУ (PWM)
Разъём ECU: DB15, вилка
Скорость обмена ECU-GSU: 19200 бод, 8N1
Выход питания для пульта GSU: 6,8 В
Отключение при потере сигнала ДУ: через 3 с, отключаемое
Перезапуск после срыва пламени: есть, отключаемый

Наддув топливного бака

Наддув топливного бака: отбором воздуха от двигателя
Давление отбора воздуха: 0,3 атм избыточного за редукционным клапаном
Максимальная температура отбираемого воздуха: 170 °C
Расход отбираемого воздуха: 0-2,6 л/мин
Высота, с которой нужен наддув бака: рекомендуется от 5000 до 8000 м, обязателен выше 8000 м
Рекомендуемая трубка наддува: PTFE 4x2,5 мм
Рекомендуемый редукционный клапан: давление сброса 0,035 МПа, Drukon GmbH
Рекомендуемый обратный клапан: рабочее давление от -1 до 10 МПа, FESTO

Установка и безопасность

Крепление: два полукруглых хомута
Расположение топливного штуцера: сверху, положение 12 часов
Зазор между воздухозаборником и входом двигателя: менее 10 мм
Опасная зона при работе: 3 м перед воздухозаборником, 15 м сбоку, 30 м за соплом
Огнетушитель для испытаний: углекислотный
Вибростойкость транспортной упаковки: 20-33 Гц с постоянной амплитудой, 33-500 Гц с постоянным ускорением

Прочее

Удаление антенн GPS и канала данных от двигателя: не менее 0,5 м

[03] Графики

Высотно-скоростные и дроссельные характеристики

Зависимость тяги, расхода топлива, расхода воздуха и температуры газов от высоты, скорости, режима и температуры воздуха.

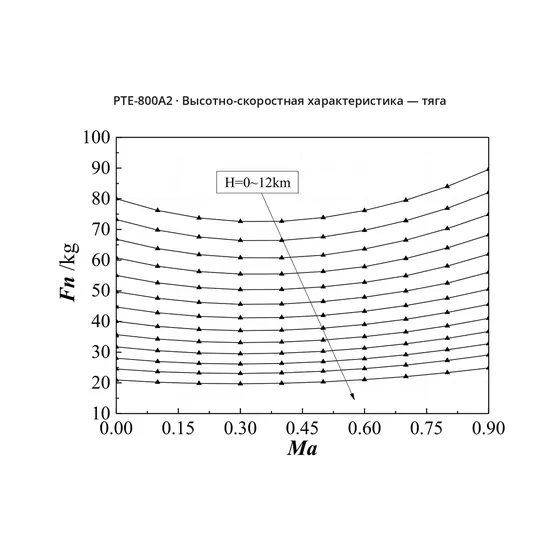

08Высотно-скоростная характеристика - тяга

09Высотно-скоростная характеристика - удельный расход топлива

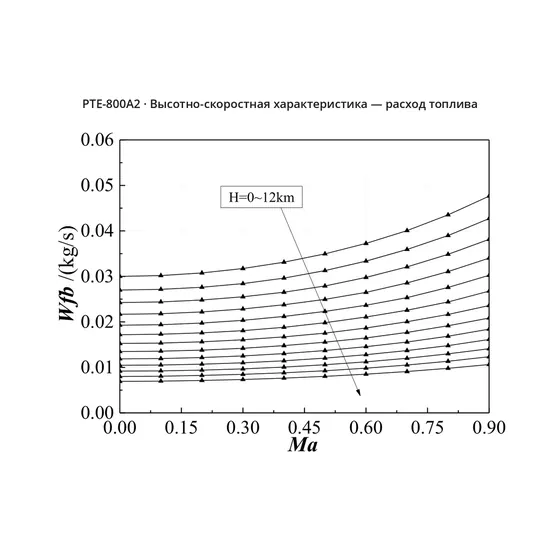

10Высотно-скоростная характеристика - расход топлива

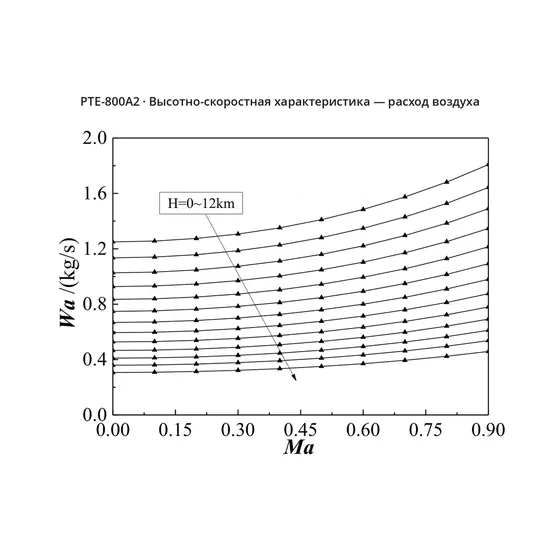

11Высотно-скоростная характеристика - расход воздуха

12Наземная дроссельная характеристика - тяга и удельный расход топлива

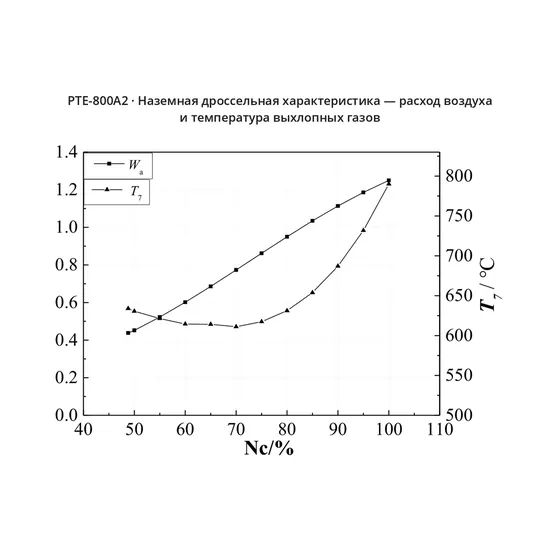

13Наземная дроссельная характеристика - расход воздуха и температура выхлопных газов

14Наземная температурная характеристика - тяга

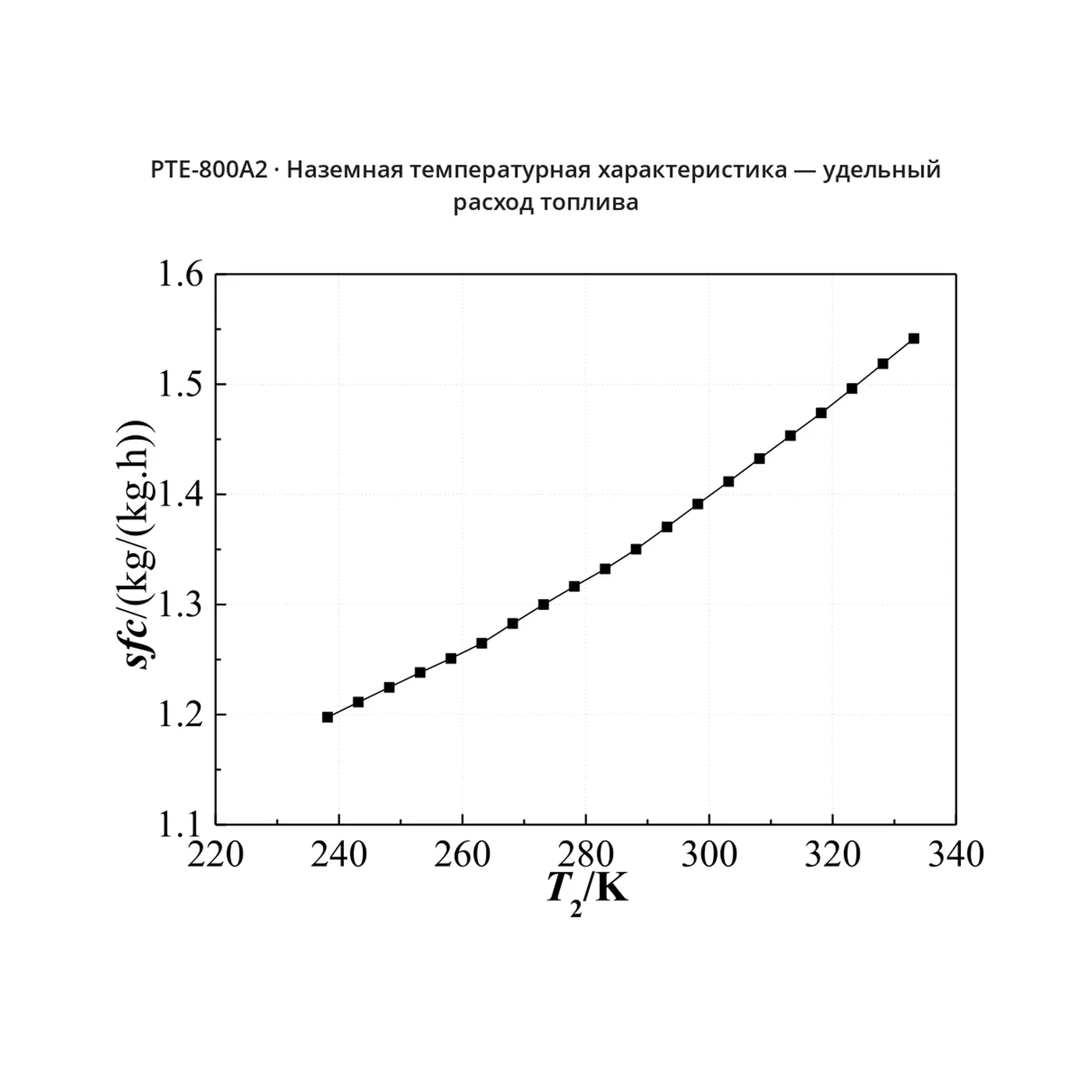

15Наземная температурная характеристика - удельный расход топлива

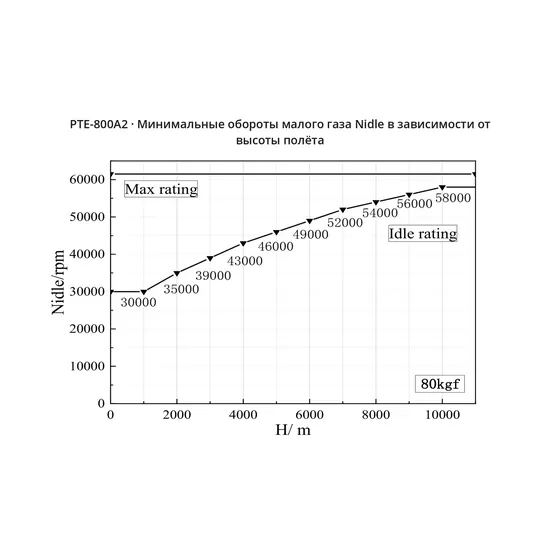

16Минимальные обороты малого газа Nidle в зависимости от высоты полёта

17Область применения по высоте и скорости полёта

[04] Габариты и монтаж

Габариты и установка

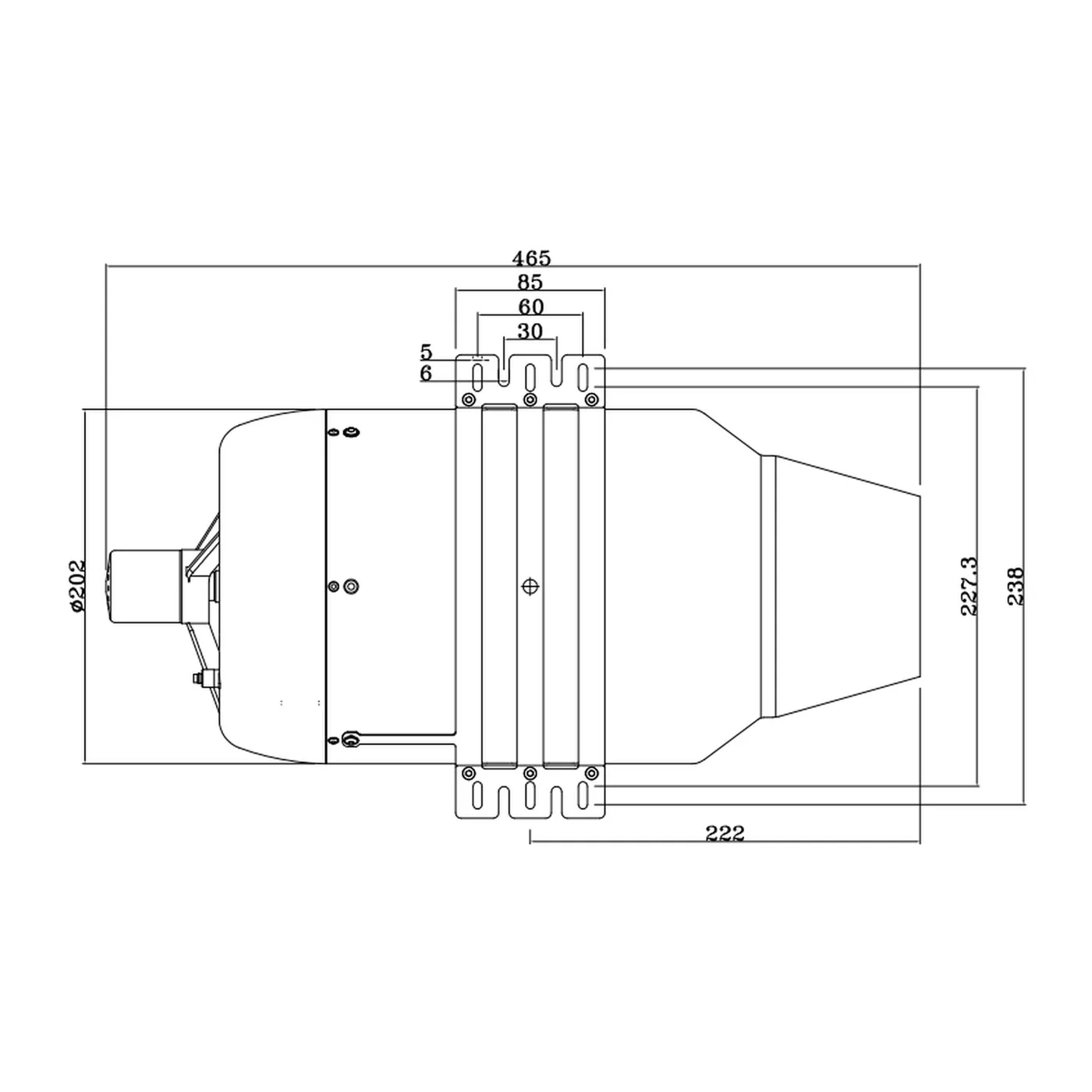

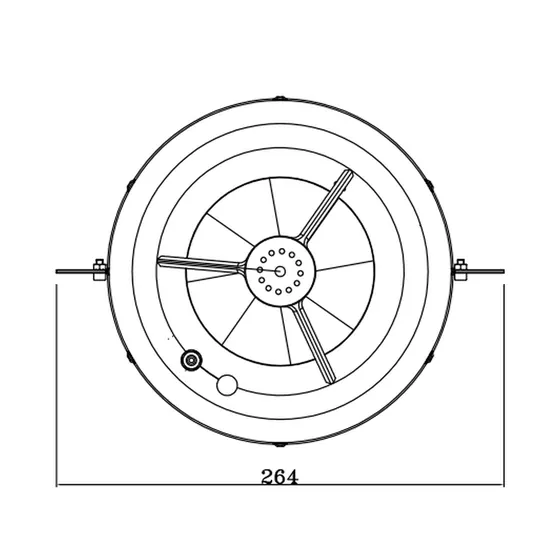

Диаметр 202 мм, длина со стартером 465 мм. Два полукруглых хомута, топливный штуцер сверху, положение 12 часов. Центр масс в 235 мм от торца стартера.

04Двигатель с установленным воздухозаборником

[05] Подключение

Схемы подключения

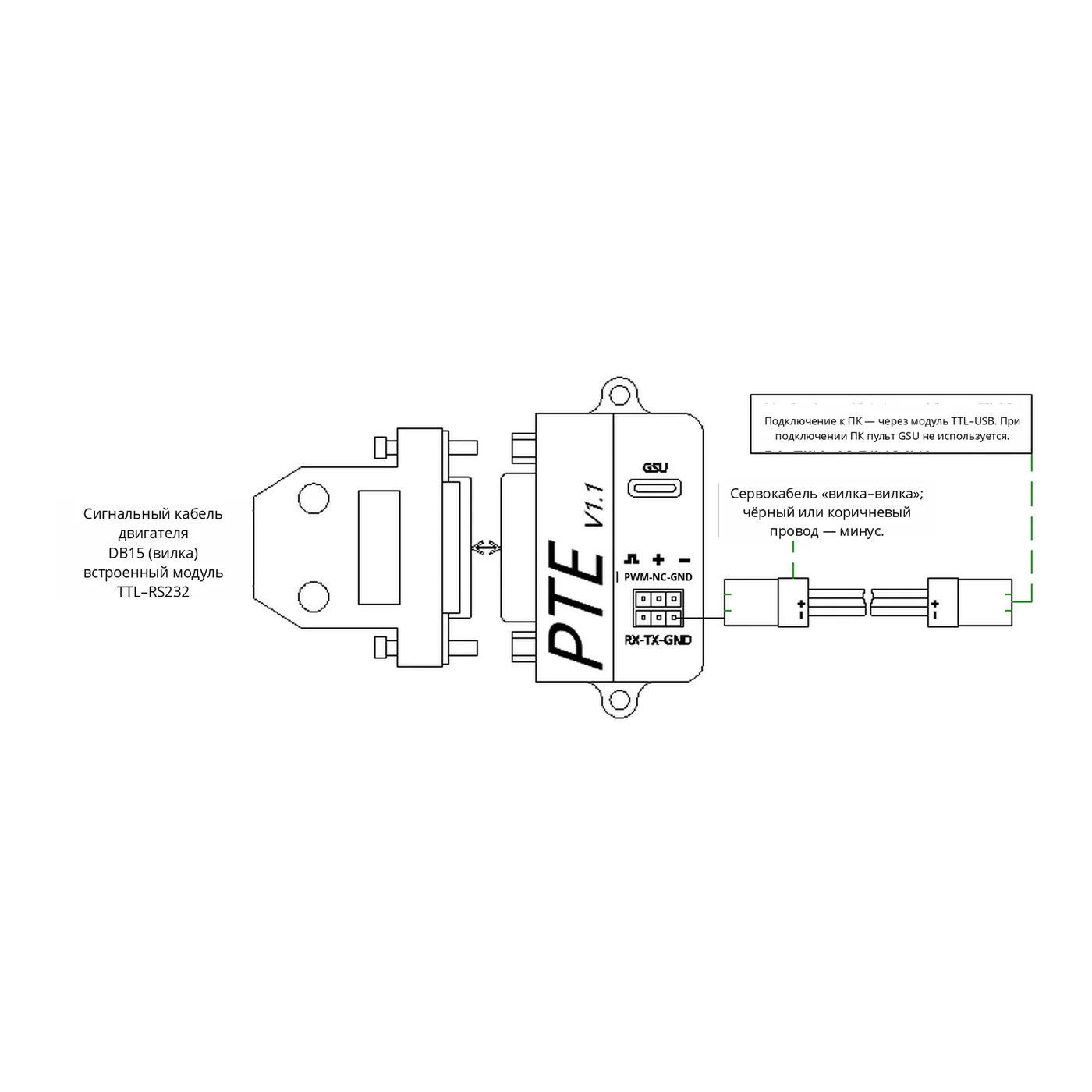

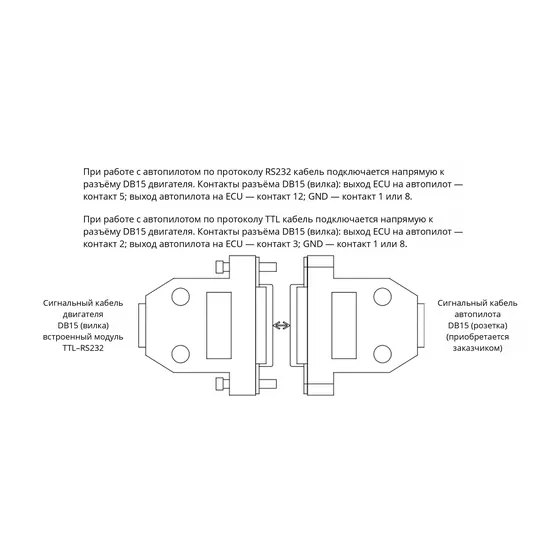

пульт GSU (TTL), ПК (USB-RS232), автопилот (RS232, TTL), аппаратура ДУ (PWM). Разъём DB15, вилка, скорость обмена с пультом 19200 бод, 8N1.

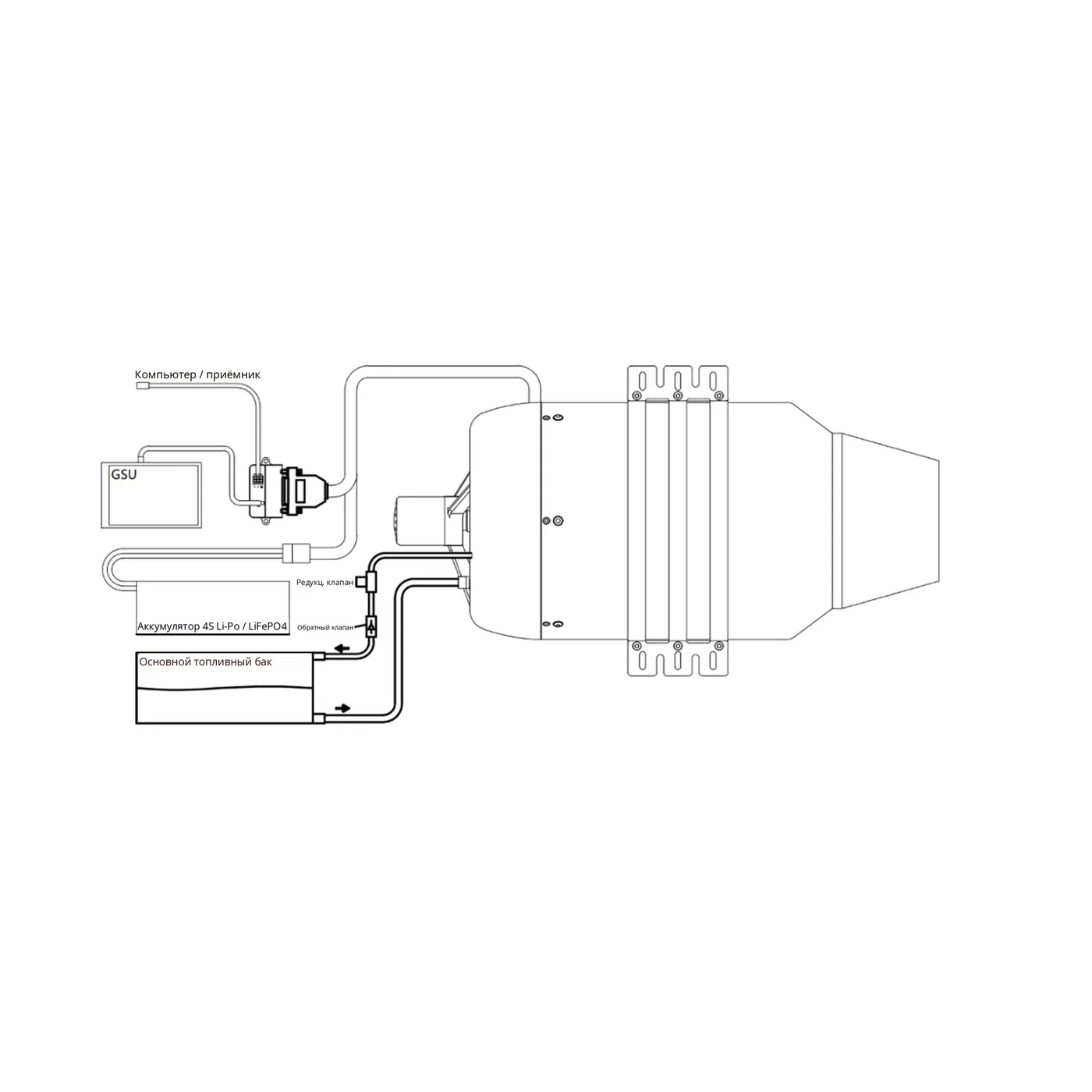

19Схема установки ECU, топливной магистрали и наддува бака

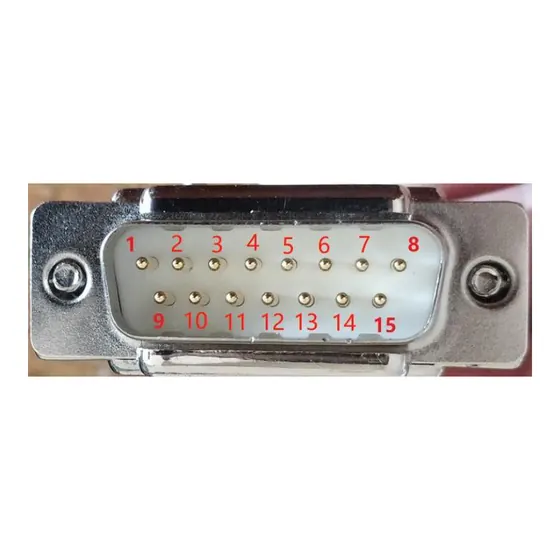

20Разъём DB15 блока ECU - нумерация контактов

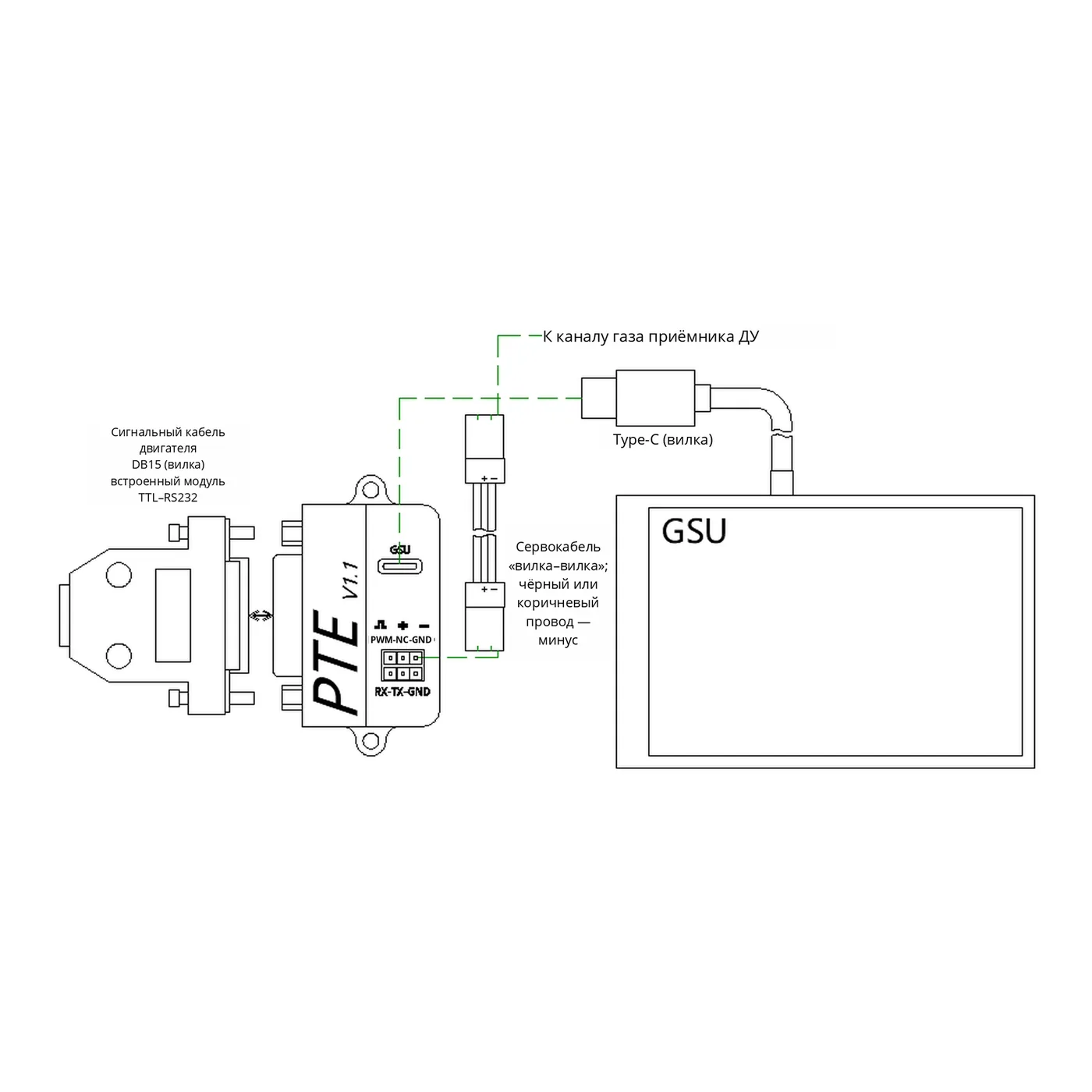

23Подключение к аппаратуре радиоуправления

Распиновка DB15

Распиновка разъёма DB15 блока ECU
Контакт	Назначение
1	GND
2	Выход данных двигателя, уровень TTL - для пульта GSU
3	Вход данных двигателя, уровень TTL - для пульта GSU
4	Вход сигнала PWM от приёмника ДУ - управление с пульта ДУ
5	Выход данных ECU на полётный контроллер, уровень RS232 - связь с полётным контроллером
6	Не подключён
7	Не подключён
8	GND
9	Не подключён
10	Питание ECU 6.8 В - питание пульта GSU
11	Не подключён
12	Выход данных полётного контроллера на ECU, уровень RS232 - связь с полётным контроллером
13	Не подключён
14	Не подключён
15	Не подключён

Общая инструкция по подключению

[06] Параметры ECU

Заводские параметры ECU

Значения по умолчанию, диапазоны и назначение параметров, которые меняются с пульта GSU или в программе для ПК.

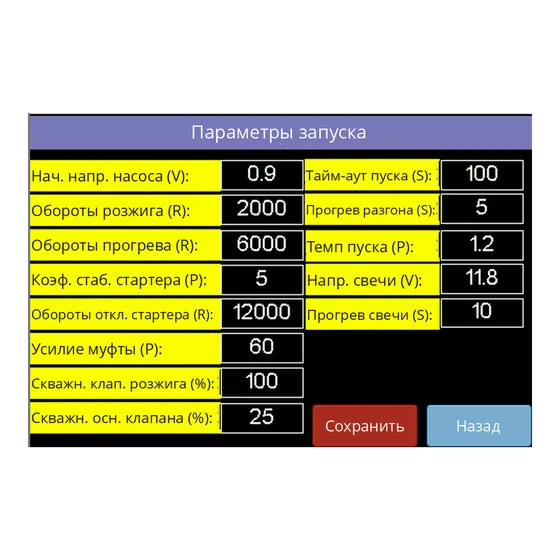

Параметры запуска · 13

Заводские параметры ECU
Параметр	По умолчанию	Диапазон	Назначение
Начальное напряжение насоса	0.9	0 - предельное напряжение; шаг: 0.1-0.2	Минимальное напряжение насоса при запуске: установите значение, при котором насос начинает вращаться, плюс около 0.2.
Обороты розжига	2000	1000-5000; шаг: 100-1000	Обороты двигателя в момент розжига.
Обороты прогрева	6000	1000-5000; шаг: 100-1000	Обороты прогрева двигателя после успешного розжига.
Коэффициент стабилизации стартера	5	0-100; шаг: 1	Задаёт ускорение стартера при запуске: чем больше значение, тем медленнее разгон.
Обороты отключения стартера	12000	8000-20000; шаг: 500-1000	Обороты, при которых стартер отключается в процессе запуска.
Усилие выброса муфты	60	0-1000; шаг: 10	Усилие выброса (расцепления) муфты стартера: чем больше значение, тем сильнее; слишком большое значение сокращает ресурс муфты.
Коэф. заполнения клапана розжига	100	0-100; шаг: 2	Коэффициент заполнения клапана розжига при розжиге
Коэф. заполнения основного клапана	25	0-100; шаг: 2	Коэффициент заполнения основной магистрали при прогреве
Тайм-аут запуска	100	0-500; шаг: 10	Максимальное время запуска; при его превышении двигатель автоматически останавливается.
Прогрев при разгоне	5	0-500; шаг: 1	Время прогрева двигателя после подтверждения успешного розжига.
Темп запуска	1.2	0-100.0; шаг: 0.1	Темп подачи топлива при разгоне после завершения прогрева.
Напряжение воспламенителя	11.8	0-20; шаг: 1	Рабочее напряжение воспламенителя.
Прогрев воспламенителя	10	0-100; шаг: 1	Время прогрева.

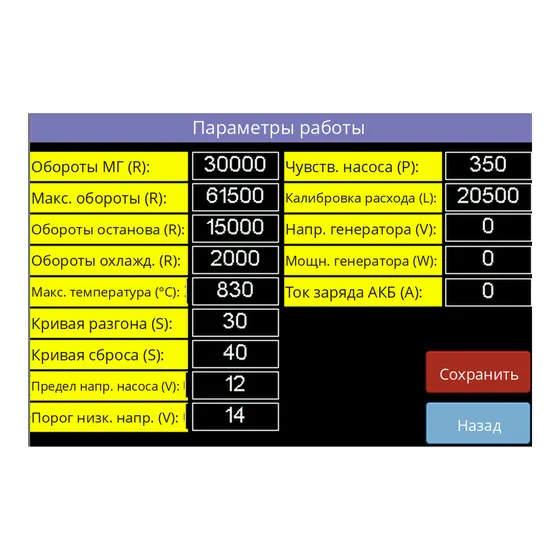

Рабочие параметры · 11

Заводские параметры ECU
Параметр	По умолчанию	Диапазон	Назначение
Обороты малого газа	30000	0-1000000; шаг: 1000	Минимальные обороты после выхода двигателя на рабочий режим.
Максимальные обороты	61500	0-1000000; шаг: 1000	Максимальные обороты двигателя на рабочем режиме.
Обороты останова	15000	0-1000000; шаг: 1000	При снижении оборотов ниже этого значения на рабочем режиме двигатель автоматически останавливается.
Обороты охлаждения	2000	0-1000000; шаг: 100	Обороты прокрутки для охлаждения.
Максимальная температура	830	0-1000; шаг: 10	Предельная температура на рабочем режиме и при запуске. При превышении насос уменьшает подачу топлива.
Кривая разгона	30	0-1000; шаг: 10	Темп разгона на рабочем режиме.
Кривая сброса оборотов	40	0-1000; шаг: 10	Темп сброса оборотов на рабочем режиме.
Предельное напряжение насоса	12	0-100; шаг: 1	Максимальное напряжение питания насоса. При слишком низком значении двигатель не выйдет на максимальный режим; превышать максимально допустимое напряжение насоса нельзя.
Порог низкого напряжения	14	0-100; шаг: 1	Если напряжение аккумулятора без нагрузки меньше или равно этому значению, запуск блокируется.
Чувствительность насоса	350	0-1000; шаг: 10	Скорость реакции двигателя при разгоне и сбросе оборотов.
Калибровка расхода	20500	0-100000; шаг: 1	Калибровка показаний расходомера на главном экране (функция в разработке).

Тестирование · 5

Заводские параметры ECU
Параметр	Диапазон	Назначение
Тест насоса	0-100; шаг: 1	Ручное управление топливным насосом.
Тест стартера	0-100; шаг: 1	Ручное управление стартером.
Тест основного клапана	0-100; шаг: 1	Ручная проверка клапана основной топливной магистрали; ползунок задаёт коэффициент заполнения.
Тест клапана розжига	0-100; шаг: 1	Ручная проверка клапана магистрали розжига; ползунок задаёт коэффициент заполнения.
Тест воспламенителя	0-100; шаг: 1	Включение воспламенителя напряжением, заданным в параметрах запуска.

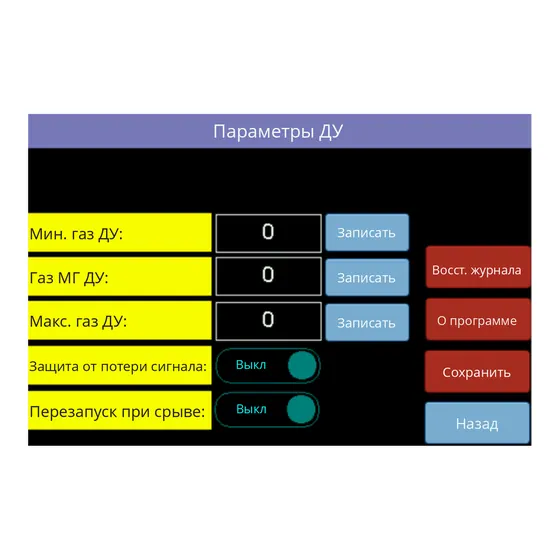

Параметры ДУ · 5

Заводские параметры ECU
Параметр	Диапазон	Назначение
Мин. газ ДУ	0-2400; шаг: 1	Стик газа вниз, триммер вниз - нажать «Записать».
Газ МГ ДУ	0-2400; шаг: 1	Стик газа вниз, триммер вверх - нажать «Записать».
Макс. газ ДУ	0-2400; шаг: 1	Стик газа вверх, триммер вверх - нажать «Записать».
Защита при потере сигнала	Вкл. / выкл.	Если включено - через 3 с после потери сигнала газа двигатель будет выключен; если выключено - двигатель продолжит работу на малом газе.
Перезапуск после срыва пламени	Вкл. / выкл.	Выполнять ли перезапуск при самопроизвольном выключении двигателя на рабочем режиме.

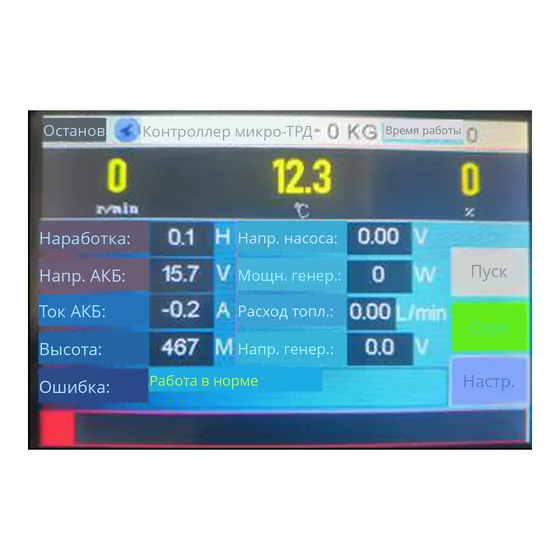

[07] Пульт GSU и ПК

Экраны настройки

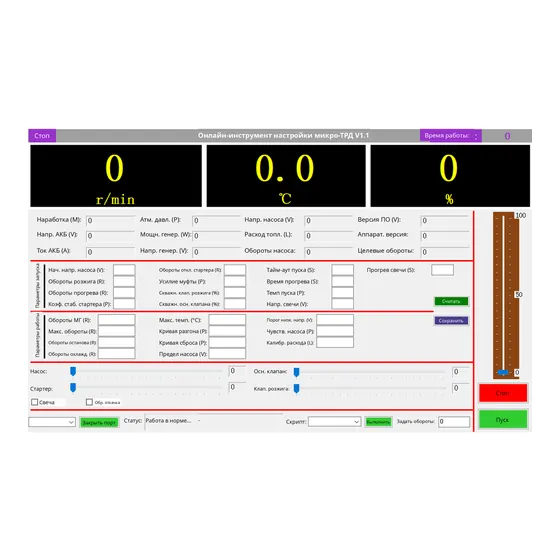

29Программа настройки для ПК - главное окно

[08] Безопасность

Зоны безопасности

3 мПеред воздухозаборником (зона разрежения)

15 мСбоку от двигателя (зона разлёта осколков)

30 мЗа соплом (разлёт осколков, горячие газы)

3 мБезопасная зона (сбоку-спереди)

Не запускать двигатель в закрытых помещениях
Зазор между выходом воздухозаборника ЛА и входом двигателя - менее 10 мм (более 20 мм недопустимо)
Топливный штуцер расположен сверху (положение «12 часов»)
Не запускать при попутном ветре более 4 баллов
Не хранить неработающий двигатель вертикально более 24 ч
Особое внимание: на высотах полёта более 5000 м и до 8000 м включительно рекомендуется наддув топливного бака летательного аппарата воздухом, отбираемым от двигателя; на высотах более 8000 м наддув бака отбором воздуха обязателен.
Огнетушитель при испытаниях: углекислотный (co₂).

18Зоны безопасности при работе двигателя

[09] Комплект поставки

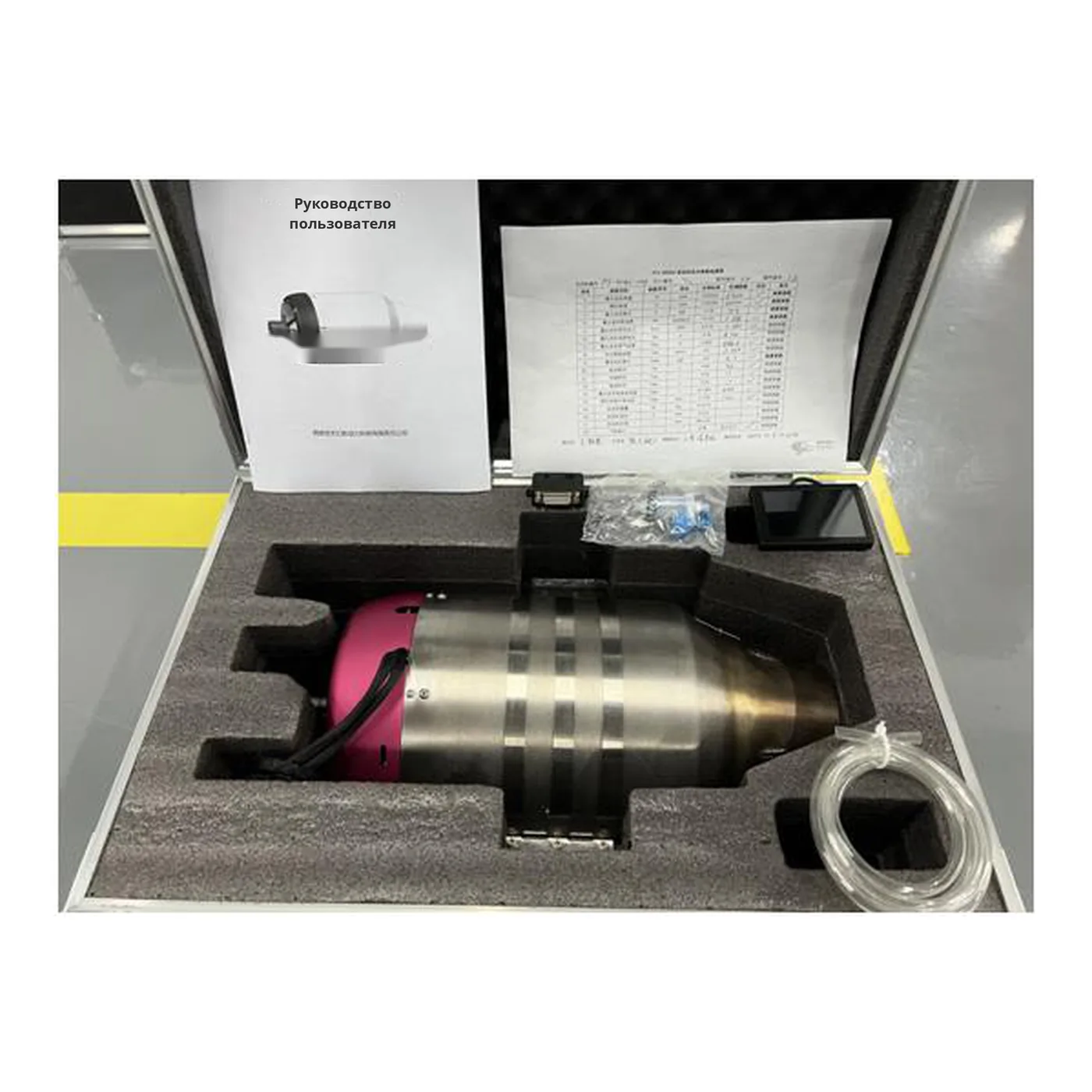

Комплект поставки

01Двигатель с хомутами, 1 шт.
02Блок управления ECU, 1 шт.
03Пульт настройки GSU, 1 шт.
04Комплект кабелей ECU, 1 шт.
05Топливный шланг, 1 шт.

Заказчик дополнительно готовит аккумулятор 3S, 4S или 6S, топливный бак и противопузырьковый бак; для моделей A2, работающих выше 5000 м, собирается система наддува бака отбором воздуха.
